新能源功率器件之电动汽车及充电桩常用高压直流接触器产品家族

发布时间:2017-04-26



摘要:众所周知,高压直流器件一直困扰着我们的工程师们,这里我们就展示一下和华尚贤公司建立了官方合作关系的、常用于电动汽车及充电桩几类高压直流接触器品牌和产品,其中高铁常用的型号在高要求的设计中也适用于电动汽车领域,希望能给电动汽车领域的产品设计师们有所帮助。

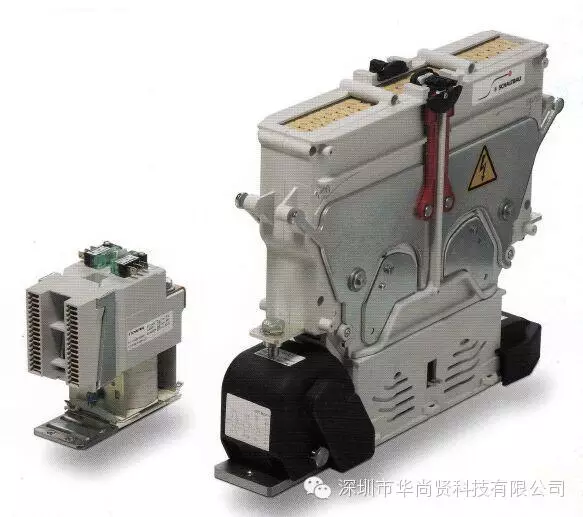

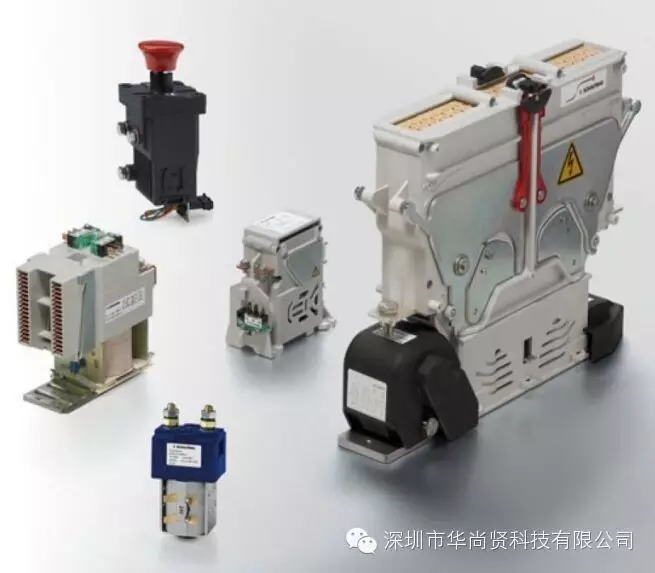

1、 磁吹式高压直流接触器(高铁用主流产品,也适用于蓄电池车辆和电源)(德国SCHALTABAU






1-1产品系列C100/80C100/120C100/200C100/320

1-1-1主触头类型:1XSPST-NO

1-1-2主触头额定电压:80VDC

1-1-3主触头额定电流:60A/100A/150A/250A/320A

1-1-4线圈额定电压:24/48VDC

1-1-5辅助触头配置:1XSPDT选配

1-1-6机械寿命:≥300万次


1-2产品系列C130/180C130/250

1-2-1主触头类型:1XSPST-NO

1-2-2主触头额定电压:80VDC

1-2-3主触头额定电流:100A/250A

1-2-4线圈额定电压:24/48VDC

1-2-5辅助触头配置:1XSPDT选配

1-2-6机械寿命:≥300万次


1-3产品系列C137C163C164C165

1-3-1主触头类型:1XSPST-NO1XSPDT

1-3-2主触头额定电压:120VDCAC

1-3-3主触头额定电流:40A/50A/80A/100A/140A/220A

1-3-4线圈额定电压:24/36/48/72/80/110VDC

1-3-5辅助触头配置:1XSPDT选配

1-3-6机械寿命:≥300万次


1-4产品系列C152C153C154C155C156C157C158C159

1-4-1主触头类型:1/2/3/4XSPST-NONC

1-4-2主触头额定电压:450750VDCAC

1-4-3主触头额定电流:160A/200A/250A/300A/500A

1-4-4线圈额定电压:12/24/48/60/80/96/110VDC

1-4-5辅助触头配置:4XSPDT选配

1-4-6机械寿命:≥200万次


1-5产品系列C160C162

1-5-1主触头类型:1XSPST-NO

1-5-2主触头额定电压:450750VDCAC

1-5-3主触头额定电流:160A/200A/250A

1-5-4线圈额定电压:12/24/48/60/80/96/110VDC

1-5-5辅助触头配置:6XSPDT选配

1-5-6机械寿命:≥500万次


1-6产品系列C193

1-6-1主触头类型:1XSPST-NO

1-6-2主触头额定电压:750VDCAC

1-6-3主触头额定电流:50A

1-6-4线圈额定电压:36/72/60/80/110VDC

1-6-5辅助触头配置:1XSPDT选配

1-6-6机械寿命:≥500万次


1-7产品系列C195

1-7-1主触头类型:1XSPST-NO1XSPDT

1-7-2主触头额定电压:NO:1200VDCAC/SPDT:630 VDCAC

1-7-3主触头额定电流:250A

1-7-4线圈额定电压:24/36/48/72/60/80/110VDC

1-7-5辅助触头配置:1XSPDT选配

1-7-6机械寿命:≥300万次


1-8产品系列C200/60C200/250C210/300C220/400C220/600

1-8-1主触头类型:1XSPST-NO

1-8-2主触头额定电压:48VDC

1-8-3主触头额定电流:60A/100A/150A/250A/300A/400A/600A

1-8-4线圈额定电压:24/48VDC

1-8-5辅助触头配置:1XSPDT选配

1-8-6机械寿命:≥100万次



1-9产品系列C294A

1-9-1主触头类型:2XSPST-NO

1-9-2主触头额定电压:1000VDC

1-9-3主触头额定电流:40A

1-9-4线圈额定电压:24/36/72/110VDC

1-9-5辅助触头配置:1XSPDT选配

1-9-6机械寿命:≥300万次


1-10产品系列C295

1-10-1主触头类型:2XSPST-NO

1-10-2主触头额定电压:200/750/1200VDCAC

1-10-3主触头额定电流:120A

1-10-4线圈额定电压:24/36/48/60/72/96/110VDC

1-10-5辅助触头配置:2XSPDT选配

1-10-6机械寿命:≥300万次


1-11产品系列C400C600

1-11-1主触头类型:1XSPST-NO

1-11-2主触头额定电压:96VDC

1-11-3主触头额定电流:400A/600A

1-11-4线圈额定电压:24/48VDC

1-11-5辅助触头配置:1XSPDT

1-11-6机械寿命:≥100万次


1-12产品系列CH715CH815

1-12-1主触头类型:1XSPST-NO

1-12-2主触头额定电压:2.4KVDC/1.5KVAC

1-12-3主触头额定电流:50A

1-12-4线圈额定电压:24/110/120VDC

1-12-5辅助触头配置:1XSPDT选配

1-12-6机械寿命:≥300万次


1-13产品系列CH500CH800CH801CH1030

1-13-1主触头类型:1XSPST-NO

1-13-2主触头额定电压:2.4KVDC/1.5KVAC

1-13-3主触头额定电流:80A/ CH1030:120A

1-13-4线圈额定电压:24/72/110/120VDC

1-13-5辅助触头配置:2XSPDT选配

1-13-6机械寿命:≥300万次


1-14产品系列CT1000

1-14-1主触头类型:1/2/3XSPST-NO

1-14-2主触头额定电压:1500/3000VDCAC

1-14-3主触头额定电流:400A

1-14-4线圈额定电压:24/110VDC

1-14-5辅助触头配置:1XNC1XNO2XSPDT

1-14-6机械寿命:≥300万次


1-15产品系列CX1000

1-15-1主触头类型:1/2/3XSPST-NO

1-15-2主触头额定电压:1000/1500VDCAC

1-15-3主触头额定电流:800A

1-15-4线圈额定电压:24/110VDC

1-15-5辅助触头配置:4XSPDT选配

1-15-6机械寿命:≥300万次


1-16产品系列S132磁吹灭弧紧急开关

1-16-1主触头类型:1XNC

1-16-2主触头额定电压:100VDC

1-16-3主触头额定电流:125A

1-16-4机械寿命:≥300万次


1-17产品系列S134磁吹灭弧紧急开关

1-17-1主触头类型:1XNC

1-17-2主触头额定电压:100VDC

1-17-3主触头额定电流:250A

1-17-4辅助触头配置:1XSPDT选配

1-17-5机械寿命:≥300万次


1-18产品系列S135磁吹灭弧紧急开关

1-18-1主触头类型:1X2XNV

1-18-2主触头额定电压:300VDC

1-18-3主触头额定电流:160/250A

1-18-4机械寿命:≥300万次


1-19产品系列S306S307凸轮开关单元

1-19-1主触头类型:1XNC

1-19-2主触头额定电压:750VDCAC

1-19-3主触头额定电流:160/300A

1-19-4机械寿命:≥500万次


1-20产品系列S310凸轮开关单元

1-20-1主触头类型:1XNC

1-20-2主触头额定电压:300VDCAC

1-20-3主触头额定电流:500A

1-20-4机械寿命:≥200万次


1-21产品系列EKS127低压螺丝端子

1-21-1额定电压:80VDCAC

1-21-2额定绝缘电压:800/900VDCAC


1-22产品系列SH-1PSH-2PSH-3P符合DIN43560的熔丝座

1-22-1额定电压:80VDCAC

1-22-2额定绝缘电压:800/900VDCAC

1-22-3额定电流:50-425A


2、 密封真空或充气式高压直流接触器(电动汽车和充电设备用主流产品 ,也适用于其他蓄电池车辆和电源)(美国Tyco、日本Panasonic、中国Anlaiqiang

2-1美国Tyco产品

2-1-1产品系列LEV100

2-1-1-1 主触头类型:1XSPST-NO

2-1-1-2 主触头额定电压:900VDC

2-1-1-3 主触头额定电流:100A

2-1-1-4 线圈额定电压:12/24/48VDC

2-1-1-5 辅助触头配置:1XAux. 选配

2-1-1-6 机械寿命:≥100万次


2-1-2产品系列LEV200

2-1-2-1 主触头类型:1XSPST-NO

2-1-2-2 主触头额定电压:900VDC

2-1-2-3 主触头额定电流:500A

2-1-2-4 线圈额定电压:12/24/48VDC

2-1-2-5 辅助触头配置:1XAux. 选配

2-1-2-6 机械寿命:≥100万次


2-1-3产品系列EV200(UL&CE)

2-1-3-1 主触头类型:1XSPST-NO

2-1-3-2 主触头额定电压:900VDC

2-1-3-3 主触头额定电流:500A

2-1-3-4 线圈额定电压:(9-360)/(32-95)/(48-95)VDC

2-1-3-5 辅助触头配置:1XAux. 选配

2-1-3-6 机械寿命:≥100万次


2-2中国Anlaiqiang产品

2-2-1产品系列EVQ50

2-2-1-1 主触头类型:1XSPST-NO

2-2-1-2 主触头额定电压:900VDC

2-2-1-3 主触头额定电流:50A

2-2-1-4 线圈额定电压:12/24/48VDC

2-2-1-5 机械寿命:≥100万次

2-2-2产品系列EVQ100

2-2-2-1 主触头类型:1XSPST-NO

2-2-2-2 主触头额定电压:900VDC

2-2-2-3 主触头额定电流:100A

2-2-2-4 线圈额定电压:12/24/48VDC

2-2-2-5 机械寿命:≥100万次

2-2-3产品系列EVQ200

2-2-3-1 主触头类型:1XSPST-NO

2-2-3-2 主触头额定电压:900VDC

2-2-3-3 主触头额定电流:50A

2-2-3-4 线圈额定电压:(9-360)/(32-95)/(48-95)VDC

2-2-3-5 机械寿命:≥100万次


3、 非密封式直流接触器(普通蓄电池车辆和电源主流产品)(德国SCHALTABAU中国路通、群英、天仪、天水213、东亚)

3-1-中国 路通产品

3-1-1、MZJ系列直流接触器:




3-1-2、TXZJB系列直流接触器:



3-1-3、QCC25C,QCC26C系列直流接触器:



3-1-4、QCC25B,QCC26B系列直流接触器:



3-1-5、QCC系列直流接触器:



3-1-6、QCC34系列直流接触器:



3-1-7、QCC15启动继电器:


3-1-8、CZ17系列直流接触器:



3-1-9、ZC系列电源插接器:



编者按:华尚贤多年来一直专注于电源功率器件配套服务,除了传统的功率器件之外,面对当前迅速发展的新能源领域,包括光伏发电、风力发电和电动汽车等领域,也进行了持续的关注和跟进,并且对平台的功率器件配套能力和功率器件产品技术不断进行升级和完善。目前已经和超过六家以上的全球500强知名品牌建立了功率器件方面的合作关系。公司核心团队成员来自全球化的跨国集团公司,均具有电源行业接近20年的从业背景。华尚贤多年来一直坚持“快捷、专业和友善”的服务理念,也是您值得信赖的合作伙伴,请您关注我们
